 PAK-Mobile MK II Systems |
|
|
|
|
|
|
|
| |
| PAK-Mobile MK II Systems |
PAK Mobile MK II는 엄격한 기준을 요구하는 사용자들이 다채널 소음/진동 분석을 하는데 있어서 가장 선호하는 콤팩트한 모바일 시스템입니다. 또한, 보편적으로 어디에서도 사용 가능하고, 손쉽게 배워 바로 업무를 수행할 수 있는 장점을 갖고 있습니다. 즉, 고객의 시간 노력을 줄일 수 있고 , 프로젝트의 진행 속도를 높여 줄 뿐만 아니라, 비용도 절감할 수 있는 장점을 지니고 있습니다.
노트북 혹은 데스크탑 컴퓨터는 LAN을 통해 프런트엔드와 연결해서 측정하며, 무선 LAN은 옵션으로 이용할 수 있습니다. 장비로부터 측정된 신호는 실시간으로 저장됨과 동시에 다양한 그래프로 분석기능을 수행할 수 있습니다. |
|
PAK Mobile MK II의 장점은 다음과 같습니다
▪ 이동성 : LAN 기반의 사용자 인터페이스를 제공, PAK MKII는 가벼운 무게,
저 에너지 소비, 견고성, 유연성.
▪ 최대의 활용성 : 실험실, 시험 설비, 필드시험 등 모든 곳에서 동일한 기능
활용
▪ Tacho Input : 비틀림 진동 및 크랭크각에 따른 분석을 필수적인 정밀한
타코 채널이 700kHz(pulse rate)까지 제공됩니다.

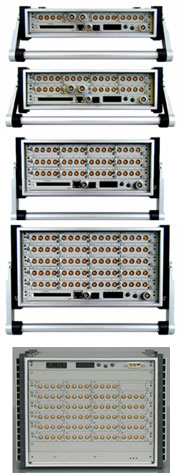

▪ 모듈라 기술 : 채널 수에 따라 메인프레임(2-,3-,4-,6-,10-slot) 중 선택적
사용, 최대 8개의 메인 프레임을 연결하여 실시간 측정분석이 가능
▪ 무소음 : DSP 사용시 발생하는 열을 방사하기 위하여 냉각팬을 사용하지만
PAK MKII는 이 점을 극복하고 공냉식 냉각방식을 채택하여 냉각팬이 없기
때문에 소음이 없습니다.
| MKII |
채널수 |
무게 (kg) |
크기 (mm) |
| 2 Slot |
16 |
3.7 |
288 x 54 x 265 |
| 3 Slot |
32 |
5.2 |
288 x 74 x 265 |
| 4 Slot |
48 |
7.0 |
288 x 94 x 265 |
| 6 Slot |
80 |
8.5 |
288 x 135 x 265 |
| 10 Slot |
128 |
14 |
288 x 216 x 355 | | |
|
| | | |
 |
ICP42
4 CH V/ICP, 102 kHz/CH, 24 Bit, AC/DC Coupling |
| |
|
 |
ICT41
2 CH V/ICP & 2 CH Tacho, 50MHz Tacho Counter, AC/DC Coupling |
| |
|
 |
ALI41
4/2 CH Voltage Input up to 60V, 25.6 kHz/51.2 kHz
AC/DC Coupling |
| |
|
 |
CHG42
4 CH Charge Module,102 kHz/CH, 24bit, HP 1 Hz, 10 Hz, … |
| |
|
 |
MIC42
2 CH Microphone Input, 204 kHz/CH, 24 Bit
200V Polarization Voltage |
| |
|
 |
WSB41
4 CH Stain Gage, 25.6 kHz/51.2 kHz
Full, Half, Quarter Bridge
DC/AC 120, 350 Ohm |
| |
|
 |
ALO41
4 Channel Voltage Output 10 V
DC accurate and10kHz Bandwidth with100kHz Interpolation
10 Volts at 50mA |
| |
|
 |
CAN41
2 Channel CAN Monitor
2.0 A and B-Interface |
| |
|
 |
DAR41
2 Digital-Audio Stereo 16/24 bit
Sampling rates 44.1/48/96kHz,S/PDIF Format, ABS/EBU (connector) |
| |
|
 |
GPS42
4 Updates/s
Acquisition time: 45s cold, 38s warm, 8s hot |
| |
|
 |
THM42
8 CH, 2kHz Sampling, J, K, E, T, PT100 지원 |
| |
|
 |
MKII Mini Terminal
Remote controller, rpm, speed, time, start/stop, save, cancel |
|
|
|
|
|
|
