| PAK은 구조 분석을 위한 몇 가지 옵션을 제공하고 있다. 여러분이 필요로 하는 요구 사항에 따라 옵션을 맞춰 이용할 수 있습니다. PAK을 이용한 구조적 분석은 modal analysis에 선행되어 수행할 수 있습니다. |
|
● PAK Impact Measurement
Impact hammer 에 의한 가진 시험, 전달함수의 측정
전용 impact 측정 패키지로써, 가진/응답에 대한 가중함수, double pulse, 신호의 이상 유무를 판단하는 preview 기능 등을 제공
모달 소프트웨어인 ME’scope에 한 번의 클릭으로 데이터 및 기하적인 정보가 동시에 전송됨 |
|
 |
 |
|
● PAK Shaker Measurements, MIMO
4개의 독립적인 신호 가진 가능

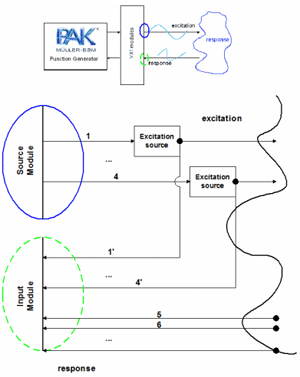

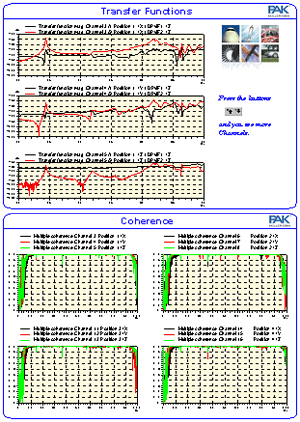

각각의 가진과 응답채널에 대한 전달함수 및 신호의 질을 평가할 수 있는 Multiple Coherence 제공 |
|
● PAK Function Generator
4가진시험을 위한 가진 함수의 제공
Signal Type : Sine, White noise, Pink Noise, 3rd Octave Noise, Band Noise, Random Burst |
|
 |
 |
|
● PAK Transfer function from Order analysis
회전체의 runup 측정 데이터의 order spectrum에 기반한 전달함수의 계산
얻어진 전달함수 스펙트럼은 PAK TPA/S에 의해 전달경로 분석에 이용된다. |
|
● PAK Operation Deflection Shape Analysis
실제 대상물의 실가동 상태에서의 거동을 표시 |
|

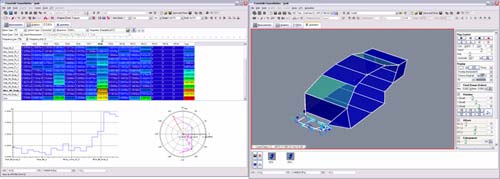

▪ time data, colormap 등의 임의의 지점에서의 ODS 를 표시
▪ 주파수측 혹은 임의의 order 를 따라 Sweep 도 가능
▪ 측정데이터의 임의점에서 한 번 클릭으로 animation 수행
▪ 가속도계를 부착한 후, 실시간 Running mode 에서의 ODS 지원
▪ OPEN GL 그래픽 |
|
● PAK Transfer Path Analysis/Synthesis (TPA/TPS)

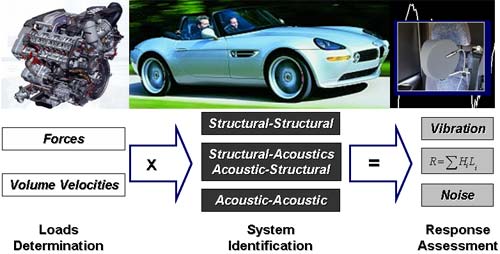

▪ 개발초기 prototype에 대하여 실제 상황에 접근한 vibro-acoustic 특성의 모델링
▪ 베어링과 감쇠재료를 변경하였을 때 음향학적인 시뮬레이션 제공
▪ 수정된 소음원 혹은 각 부품의 음향학적인 성능의 시뮬레이션 제공
▪ 주요한 소음 인자의 확인
▪ 주요한 전달경로의 파악
▪ 엔진 장착상태에서 모든 시험 수행
▪ Time data 기반으로 분석

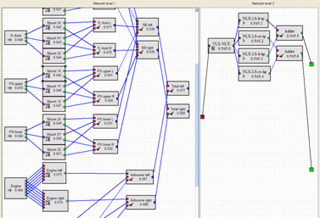

▪ 주요 경로에 대한 그래픽적으로 Network 구성
▪ 중간 경로에서의 음의 출력 가능 |
|
 |
 |
|
● PAK Crosstalk Cancellation (CTC)
Transfer Path Synthesis (TPS)는 PAK Crosstalk Cancellation(CTC) 모듈에 의해 제공되는 기술로 최상의 결과를 얻을 수 있습니다. 이 모듈은 각 전달경로에서 가장 영향이 높은 인자를 찾아 냅니다. 따라서, 여러분은 TPS의 정확성에 있어서 현격한 차이점을 확인해 볼 수 있습니다. PAK CTC는 PCA (the Principal Component Analysis)에 그 기초를 두고 있다. |
|
 |
|
 |
|
