| PAK의 종합적인 시스템은 처음부터 소음/진동 연구에 최대의 효율성을 높여주고 있습니다: PAK은 프로세스 연결고리마다 모든 링크를 극대화할 수 있는 ? 측정값을 얻어내는 것 부터 연구 결과에 설명까지 바로 삽입할 수 있는 등의 다양한 도구들을 포함하고 있습니다. 또한, 고객의 요구에 항상 부응하기 위해 PAK의 기능을 확장하는 노력을 꾸준히 해 오고 있습니다. |
|
Equipment Manager
장치 관리자 시스템은 센서, 마이크로폰, 전치증폭기등과 같은 측정, 테스트 장비의 효과적인 관리를 위한 PAK 도구입니다. 제품 정보(사진을 포함해서)가 담겨있는 “데이터 베이스”를 사용하여 측정결과와 함께 저장시킬 수 있습니다.
장치 관리자 시스템은 PAK유저들이 측정/테스트 장비의 실험 과정들을 꾸준히 추적해 볼 수 있는 과정을 제공해 줍니다. 결과를 반복해서 보거나 혹은 이해하기 쉽도록 테스트 과정을 만들려고 할 때, 이와 관련된 특별 정보를 갖고 측정에 사용할 때 이용되는 시스템입니다. 매일 매일의 측정 과정을 효과적으로 관리하기 위해 사용되는 폭넓은 옵션 기능들은 reference calibration을 위한 기능들도 포함하고 있습니다. |
|
Data Import/ Export
PAK의 데이터 import/export기능은 PAK에서 측정된 데이터와 다른 소프트웨어간의 연결을 지원하는 기능입니다. 일반적으로 모든 소프트웨어는 각 회사만의 독특한 Binary 파일을 사용하고 있기 때문에 다른 소프트웨어와의 연결시 별도의 호환 파일이 필요합니다. 이 호환 파일을 읽고, 쓰는 기능이 PAK Import/Export 입니다.
Export 지원 형식
ASCII(Excel 에서 사용), Universal File Typ 58(UFF58), Standard Data Format(SDF), MATLAB, ME'scope ActiveX, Audio(Riff/WAVE), HEAD ArtemiS.
Import 지원 형식
Universal file Type 58(UFF58), Standard Data Format, RPCIII (MTS), MATLAB,Audio( Riff/WAVE), Head acoustics datafile format (ver.2.2 ~ ver.4.3) |
|
Measurement Merge
하드웨어의 채널이 부족하거나, 큰 구조물을 나누어서 측정할 경우 데이터의 병합이 필요합니다. 나누어서 측정하는 경우 기준 채널에 대해 구조물을 나누어서 측정하고 master/slave 개념을 가지고 측정한 모든 데이터를 병합할 수 있습니다. PAK 기본에 포함되어 있습니다. |
|

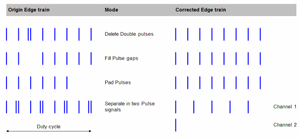

Pulse Editor
펄스편집기는 회전체 분석시 타코 펄스의 오류를 수정하는 기능을 가지고 있습니다. 타코 펄스, 이중펄스의 삭제, 누락된 펄스의 삽입, 펄스를 가진 duty cycle의 수정 등을 할 수 있게 지원한다. 펄스편집기는 PAK 기본에 포함되어 있습니다.
- 이중펄스를 제거 (Delete double pulse)
- 펄스간격을 채움 (Fill Pulse gaps)
- 패드 펄스 (Pad Pulses)
- 펄스 신호로 분리 (Separate in two Pulse signal) |
|
  |
|
Database
PAK으로 많은 측정을 수행한다면, 측정데이터나 측정과정을 설명하는 데이터 등을 많이 얻게 될 것이다. PAK의 데이터베이스는 PAK에서 만들어지는 데이터를 저장하고 관리하도록 프로그램화되어 있습니다. 이것은 쏟아지는 수많은 데이터들 속에 서 여러분이 필요할 때마다 그 자료에 정확히 접근할 수 있도록 도와 주게 됩니다. 이렇게 하는 PAK의 작업 과정은 간단합니다: 한번의 마우스 클릭으로 데이터베이스에 측정된 데이터는 저장하는 것이 충분하고, 여러분이 원한다면, 프로그램에서 자동으로 작동될 수 있게 하기도 한다.
말하자면, 여러분은 PAK에서 데이터베이스를 이용해서 찾고자 하는 결과를 바로 찾아 볼 수 있는 기능을 갖게 되는 것이다. 이것은 여러분이 유저로서 상당한 시간을 할애하지 않고도 데이터베이스를 실행함으로써 얻을 수 있는 장점 중 하나이다. Oracle's SQL 데이터베이스 는 PAK 데이터베이스 시스템의 필수 조건이라 할 수 있습니다. |
|
Arithmetic Functions
측정과 동시에 Arithmetic 기능을 이용하여 그 즉시 추가적인 분석을 가능하게 해 줍니다. 분석시 수백개의 함수를 응용하여 고객이 필요한 기능을 작성해서 측정이 끝남과 동시에 분석이 자동적으로 수행됩니다.
- 시험데이터간의 평균값
- 필터에 의한 후처리
- FFT, Order, Octave 분석 기능
- 데이터 축소
- Target Curve 의 작성 ( 측정 데이터와 함께 특정 곡선을 같은 그래프에 표시)
- 외부 프로그램과의 연계 (MATLAB, Visual C++) |
| |
|
|
|
|
|
|
|
