 PAK-Mobile MK II Systems |
|
| |
|
|
| |
| |
 PAK Mobile MK II는 엄격한 기준을 요구하는 사용자들이 다채널 소음/진동 분석을 하는데 있어서 가장 선호하는 콤팩트한 모바일 시스템입니다. 또한, 보편적으로 어디에서도 사용 가능하고, 손쉽게 배워 바로 업무를 수행할 수 있는 장점을 갖고 있습니다. 즉, 고객의 시간 노력을 줄일 수 있고 , 프로젝트의 진행
속도를 높여 줄 뿐만 아니라, 비용도 절감할 수 있는 장점을 지니고 있습니다.
노트북 혹은 데스크탑 컴퓨터는 LAN을 통해 프런트엔드와 연결해서 측정하며, 무선 LAN은 옵션으로
이용할 수 있습니다. 장비로부터 측정된 신호는 실시간으로 저장됨과 동시에 다양한 그래프로 분석기능을 수행할 수 있습니다. |
|
|
 |
PAK Mobile MK II의 장점은 다음과 같습니다. |
|
| |
|
| |
 이동성 :
LAN 기반의 사용자 인터페이스를 제공, PAK MKII는 가벼운 무게,
저 에너지 소비, 견고성, 유연성.
활용성 :
실험실, 시험 설비, 필드시험 등 모든 곳에서 동일한 기능활용
Tacho Input :
비틀림 진동 밑 크랭크각 분석에 필수적인 고 샘플링 (최대 700kHz)을
제공합니다.
모듈라 기술 :
채널 수에 따라 메인프레임(2-,3-,4-,6-,10-slot) 중 선택적 사용,
최대 8개의 메인 프레임을 연결하여 실시간 측정분석이 가능
무소음 :
DSP 사용시 발생하는 열을 방사하기 위하여 냉각팬을 사용하지만
PAK MKII는 이 점을 극복하고 공냉식 냉각방식을 채택하여 냉각팬
이 없기 때문에 소음이 없습니다.

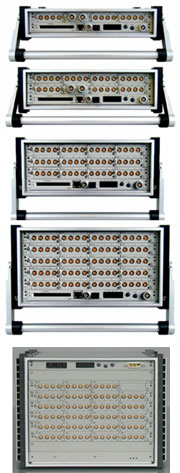

| MKII |
채널수 |
무게 (kg) |
크기 (mm) |
| 2 Slot |
16 |
3.7 |
288 x 54 x 265 |
| 3 Slot |
32 |
5.2 |
288 x 74 x 265 |
| 4 Slot |
48 |
7.0 |
288 x 94 x 265 |
| 6 Slot |
80 |
8.5 |
288 x 135 x 265 |
| 10 Slot |
128 |
14 |
288 x 216 x 355 |
|
|
|
|
DSP(Digital Signal Processor) :
다 채널 측정과 분석을
최적화하기 위하여 16채널당 5개의 DSP를 장착
채널확장 :
Synchronizing 기술을 이용, 다 수의 MKII를 연결하여
1000채널 이상의 시스템도 구축가능합니다.
|
|
|
|
MKII Signal Conditioner Modules |
|
| |
|
 |
ICP42 : 4 채널 Voltage/ICP Input Module
102.4kHz/ch, 24bit, AC/DC coupling, TEDS 지원
|
| |
|
 |
ICT41 : 2 채널 Tacho Input & 2 채널 Voltage/ICP
50MHz Tacho counter, ±10 mV ~ ±10 V input range, AC/DC coupling |
| |
|
 |
ALI41 : 4 채널 Voltage Input Module
60V voltage input, AC/DC coupling |
| |
|
 |
CHG42 : 4 채널 Charge Input Module
102.4kHz/ch, 10pC~10nC range, 24bit, TEDS 지원, AC/DC coupling
HP filter (10 / 13 / 20 / 22,4 / 50 / 100 / 200 / 500 Hz)
|
| |
|
 |
MIC42 : 2 채널 Microphone Module
204kHz/ch, 24bit, 150dB dynamic range, AC/DC coupling,
HP filter (10 / 13 / 20 / 22,4 / 50 / 100 / 200 / 500 Hz)
|
| |
|
 |
WSB42 : 4 채널 Wheatstone Bridge Input Module
Full, ½, ¼ bridge, resistive & inductive bridge, 120Ω & 350Ω bridge, Excitation frequency DC~5kHz, Excitation voltage 0~±2.5V, Internal/External Shunt calibration resistor 100kΩ, Max. sampling rate 204.8kHz/ch, TEDS 지원
|
| |
|
 |
ALO41 : 4 채널 Voltage Output Module
MIMO test 지원, 10V output
|
| |
|
 |
CAN41 : 2 채널 Controlled Area Network Module
ISO 11898 interface, RJ45 connector, 10k~1Mbit/s, 5~7.8125 μs time resolution
|
| |
|
 |
DAR41 : 2 채널 Digital Audio Input Module
16/24 bit, max. sampling rate 96kHz , S/PDIF format |
| |
|
 |
GPS42 : 1 채널 Global Positioning System Module
Update rate 4 Hz, time accuracy 200 ns
|
| |
|
 |
THM42 : 8 채널 Themocouple/PT100 Input Module
J, K,T, PT100 지원, 2 kHz sampling rate, TEDS지원 |
| |
|
 |
MKII Mini Terminal
Remote controller, rpm, speed, time, start/stop, save, cancel |
|
|
|
|
|
|
)
)
)
)
)
)
)
)
)
)
)
)
)
