 Structural Analysis |
|
| |
PAK은 구조 분석을 위한 몇 가지 옵션을 제공하고 있다.
필요로 하는 요구 사항에 따라 옵션을 맞춰 이용할 수 있습니다.
PAK을 이용한 구조적 분석은 modal analysis에 선행되어
수행할
수 있습니다. |
|
|
|
| |
|
 |
PAK Impact Measurement |
|
| |

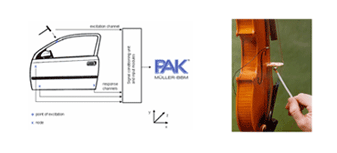

Impact hammer에 의한 가진 시험, 전달함수의 측정
- 전용 impact 측정 패키지로써, 가진/응답에 대한 가중함수, double pulse,
- 신호의 이상 유무를 판단하는 preview 기능 등을 제공
- Toggle 기능을 이용하여 데이터를 삭제 혹은 삽입해서 평균화된 전달함수의 획득
- 모달 소프트웨어인 ME’scope에 한 번의 클릭으로 데이터 및 기하적인 정보가 동시에 전송됨
|
|
|
|
| |
| |
PAK Function Generator |
|
| |
- 가진기 혹은 스피커의 가진 신호를 제공
- MIMO를 경우 최대 4채널 가진신호 제공
- 구조시험, 잔향시간 측정 등에 활용
| Signal Type |
- Sine,
- White noise,
- Pink Noise,
- 3rd Octave Noise,
- Band Noise,
- Random Burst |
|
 |
| |
▲ 그림. PAK Function Generator 설정 |
|
| |
|
|
|
| |
PAK MIMO Measurement |
|
| |
|
| |
|
|
|
|
| |
Modal Analysis ME’scope |
|
| |
 PAK 소프트웨어의 기하학적인 정보 및 측정 데이터를
기반으로
모드해석을 수행하는 프로그램
Active-X 에 의한 PAK 소프트웨어와의 자동연결
- MDOF Z-Polynomial curve fitting
- MDOF Complex Exponential curve fitting
- MDOF ERA (Eigenvalue Realization Algorithm) curve fitting
- Multiple Reference curve fitting.
- Stability diagram.
- CMIF (Complex Mode Indicator Function)
- MMIF (Multivariate Mode Indicator Function)
- Modal Assurance Criterion (MAC)
- Structural Modification 지원
- Experimental FEA 지원
|
|
 |
| ▲ 그림. ME’scope 해석 |
| |
|
|
|
| |
PAK ODS (Operational Deflection Shape) |
|
| |
OPEN GL 그래픽을 이용한 대상물의 실가동 상태에서의 거동을
표시 공진점에서의 구조물의 모드 및 위상 등을 손 쉽게 파악
- Throuhput data, colormap 에서 특정 시간 혹은 주파수에서의
ODS 를 표시
- 주파수 혹은 임의의 order line 을 따라 Sweep 도 가능
- 측정데이터의 임의점에서 한 번 클릭으로 animation 수행
- 가속도계를 부착한 후, 실시간 Running mode 에서의 ODS 지원
- Animation 및 그림 capture 기능 지원
|
|
 |
| ▲ 그림. PAK ODS Animation |
| |
|
|
|
| |
|
| |
|
|
|
|
|
|
|
)
)
)
)
)
)
)
